ДИМОХОДИ Версія Люкс неіржавіюча сталь

Димоходи з неіржавіючої сталі від виробника Версія Люкс: труби для димохода, одностінні та утеплені модулі

Димоходи з неіржавіючої сталі призначені для відведення диму твердопаливних приладів. Також використовуються димоходи з неіржавкої сталі для газових колонок, опалювальних котлів. Для кожного типу обладнання, особливостей роботи приладу передбачені відповідні елементи. Одностінні та утеплені бувають модулі для димоходу. Залежно від особливостей встановлення та типу приладу необхідно правильно їх вибирати.

Одностінні елементи для димоходу з неіржавкої сталі

Виготовляються модулі з нержавіючої сталі, з товщиною стінки: 0,6 мм, 0, 8 мм і 1 мм. Робоча температура становить до 600 градусів. Застосовують ці модулі для монтажу димового каналу всередині приміщення або встановлюються в наявний цегляний канал.

З огляду на тип палива, необхідно правильно вибирати товщину стінки труби:

·         Для газових котлів вибирайте 0,5 або 0,6 мм товщину;

·         Для обладнання, що працює на куті, дровах (каміни, котли) — товщина стінки має бути 0, 8 або 1 мм.

Утеплений димохід із неіржавкої сталі (сендвіч)

Призначенням цих димоходів є відведення продуктів згоряння сучасних низькотемпературних дров'яних приладів (печі тривалого горіння, котли, бургуйки та ін.). Водночас не потрібно додатково використовувати цегляний мур.

Внутрішня труба сендвіч може бути виготовлена з металу, завтовшки: 0,6; 0,8 або 1 мм. Зовнішня труба може бути виготовлена з неіржавкої або оцинкованої сталі. (0, 5 мм або 0,55 мм). Як теплоізоляція труби застосовують базальтове волокно, завтовшки 30-35 мм, яке витримує температуру до 1000 градусів.

Представлена система двостінних димоходів передбачає з'єднання всіх елементів «за конденсатом».

Для твердопаливних котлів, печей, камінів рекомендується застосування димоходу, із товщиною стінки 1 мм.

Переваги димоходів із неіржавкої сталі Версія Люкс:

·         Елементи димоходу виготовляються на спеціалізованому автоматизованому обладнанні, що говорить про їхню високу якість, надійність роботи;

·         На заводі введені в експлуатацію нові комплекси з лазерного зварювання та 3D-різування;

·         Трійник із врізкою 87 ® виготовляється на спеціальному обладнанні, завдяки чому забезпечується повна герметичність елемента;

·         Базальтовий утеплювач зберігає свої експлуатаційні характеристики в умовах високотемпературних навантажень;

·         Продукція відповідає високим стандартам якості, завод надає гарантію на димохід.

Однією з важливих переваг конструкції двостінних трійників 90 і 45 градусів є можливість монтажу димоходу «за конденсатом». Причиною цього є використання економічних опалювальних приладів (завдовжки горіння). Водночас температура димових газів наближається до температури утворення конденсату (60 градусів). До цих приладів належать котли з автоматикою. Усі дров'яні агрегати, за умови зменшення інтенсивності згоряння палива, проходять зону утворення конденсату. У зв'язку з цим, вже на перших метрах димової труби може утворитися конденсат. Одностінні елементи не схильні до утворення зайвої вологи. Якщо волога потрапляє у двостінну конструкцію, це згодом призведе до руйнування димоходу. Тому рекомендуємо збирати двостінний димохід ПЗ КОНДЕНСАТУ.

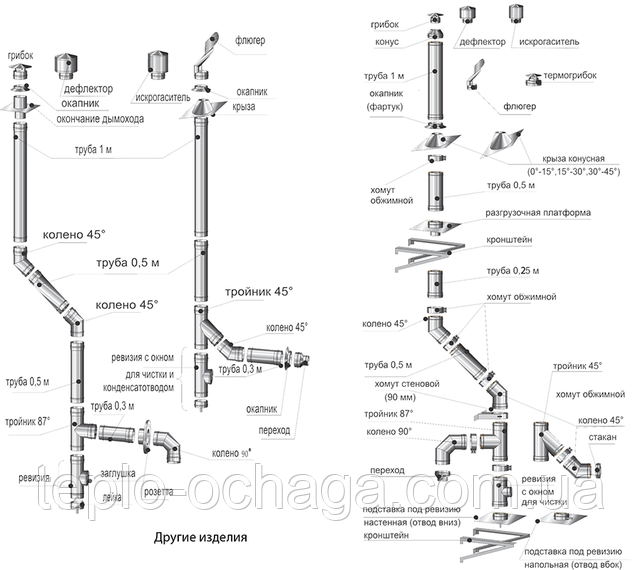

Деталі димоходу з неіржавкої сталі: призначення, опис, правила встановлення

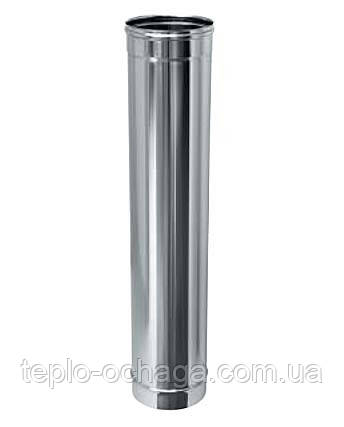

Труба димохідна неіржавка — основний елемент системи, буває 0, 6 мм, 0, 8 мм і 1 мм завтовшки. Представлені одностінні модулі (поміщення) та утеплені (для вулиці). Для каменок банних вибирайте 1 мм завтовшки трубу димохода, температура вихідних (димових) газів до 900 градусів. Така сама умова характерна для камінів, печей класичного горіння.

Пічі тривалого горіння дають температуру до 500 градусів, короткочасно — до 800 градусів. Можна використовувати 0,6 мм, але краще, ніж 1 мм завтовшки.

Труби димохідні неіржавка сталь представлені різної довжини: 0, 3 метри, 0, 5 метра та 1 метр. З огляду на особливості монтажу димоходу, правильно вибирайте довжину труби.

Призначення: монтаж горизонтальних і вертикальних ділянок димоходу, для відведення диму.

Склад металу: до сплаву металу входять нікель і хром (18% Cr і 8% Ni), що говорить про міцність, еластичність, стійкість до температур, стійкість до окислення, іржі.

Коліно димоходу 90° і 45° — використовується для зміни напрямку димоходу, переходу з горизонтального на вертикальну ділянку та навпаки. Виробник пропонує товщину 0,6 мм, 0, 8 мм і 1 мм.

Кут нахилу може бути 45° і 90  ⁇ з огляду на особливості конструкції диму, правильно вибирайте та купуйте коліно димохідне.

Є поворотне коліно, яке створить оптимальний кут нахилу конструкції.

Трійник 87° (90°) і 45° для димоходу неіржавка сталь — використовується для облаштування ревізійного отвору, проведення чищення димоходу, обслуговування.

Виробник пропонуємо одностінні "холодні" трійники димоходу — для встановлення в приміщенні. Товщина трійника 0,6 мм, 0, 8 мм і 1 мм. З огляду на особливості встановлення, температури димових газів — правильно вибирайте товщину трійника для димоходу.

Під час встановлення одностінного трійника в приміщенні, чищення труби буде відбувається всередині кімнати. На трійник встановіть заглушку, лійку.

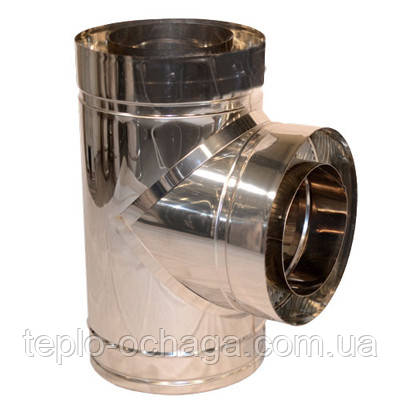

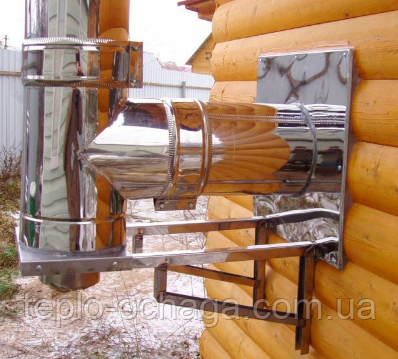

Найчастіше використовується трійник сендвіч, який забезпечує відведення вологи (з лійкою або конденсатосборником) — встановлюється на вулиці. Під трійник лійка монтується. Також трійник для димоходу є основою для кріплення диму. Під трійник встановіть розвантажувальну платформу, прикріпіть кронштейном до стіни. Це розвантажує вертикальний сендвіч димохід, перенесе вагу на стіну.

Лійка для трійника необхідна для відведення вологи, яка утворюється під час нагрівання труби. Якщо встановлюється лійка на трійник сендвіч — використовується додатково Дека. Заглушка, що закриває шар утеплювача.

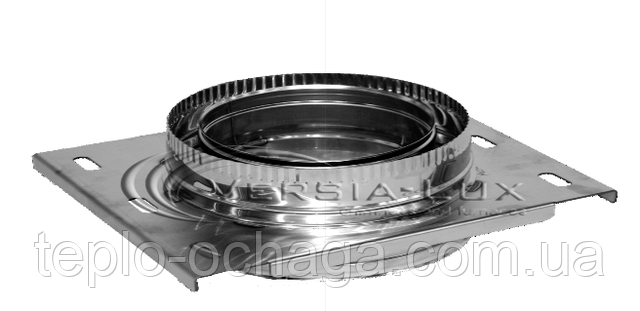

Розвантажувальна платформа під трійник — одна з важливих частин димоходу, яка потрібна для кріплення важкої конструкції сендвіч до стіни. Перенести вагу димоходу на стіну. Розвантаження встановлюється під утеплений трійник.

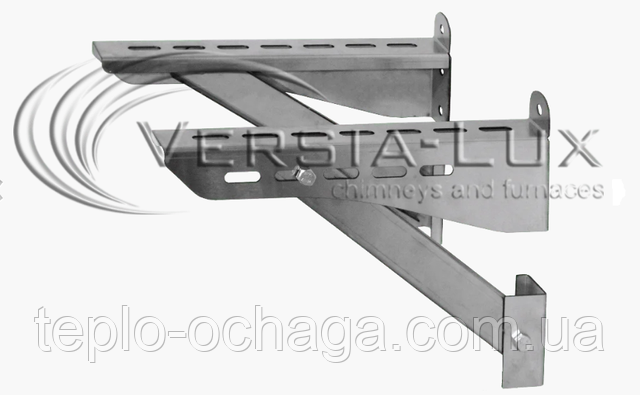

Кронштейн димохідний — основний кріпильний елемент димоходу, встановлюється під трійник із розвантажувальною платформою. Кріпиться до стіни. Від стіни до труби попередньо необхідно заміряти відстань, для визначення типу кронштейна (400, 600, 800 мм).

Є також інші кріпильні деталі димоходу: скоби, хомути, розтяжки. Вони необхідні для стійкості конструкції. перед вибором кріплень, необхідно провести виміри відстаней: від стіни до труби димохода.

Криза димоходу — частина димоходу, під час монтажу труби через стелю. Вона закриває прохід покрівлі від опадів. Її діаметр має бути трохи більший за зовнішній діаметр труби сендвіч. Є силіконовий прохід Майстер Флеш.

Разом із кризою використовуйте обкапник, він закриє проміжок між трубою та кризою.

Дефлектор, конус, грибок — варіанти закінчення димоходу. Найпоширешим видом закінчення димоходу є конус, він закриває утеплену зону сендвіча від опадів.

На нього можна встановити грибок. На утеплену трубу ставиться утеплений грибок.

Правила монтажу димохода

Визначення діаметра димохода відбувається за допомогою технічних характеристик твердопаливного обладнання (параметри вказані в паспорті приладу, на сайті в розділі характеристик). Цей показник залежить від потужності приладу, дотримуйтеся рекомендацій виробника. Для забезпечення тяги й ефективної роботи обладнання НЕ РЕКОМЕНДУЄТЬСЯ збільшувати або зменшувати діаметр димовідвідної труби. Це може погіршити тягу, знизити тепловидатність, збільшити споживання палива.

Відштовхуючись від проєкту, визначається висота димоходу (монтажна організація або технічні характеристики обладнання).

Внизу димохід має спиратися на розвантажувальну платформу або основу (настінне кріплення з кронштейнами). Конструкція димохода має досить велику вагу, тому платформа забезпечує розвантаження всієї конструкції.

На вертикальних ділянках димоходу для розвантаження (кожні 5 метрів) необхідно облаштовувати розвантажувальні платформи або облаштовувати кріплення.

Не можна обладнувати стик труб у місцях перекриття, краще розташувати його вище або нижче перекриття.

Настінні хомути на вертикальних ділянках встановлюються через кожні 2, 5 метрів, на горизонтальних — кожні 1,5 метра. Також рекомендовано використовувати хомути на перед коліном і після нього.

На горизонтальних ділянках, довжина яких не має перевищувати 2 метри, необхідно облаштувати ухил 20 мм на кожен метр труби.

Довжина вертикальної ділянки (від патрубка димоходу) до горизонтальної ділянки — має бути не менш ніж 0,5 метра. Диму легше виходити вгору по вертикалі, встановлення на вихідний патрубок кута, трійника, може погіршити тягу.

На димоході не має бути багато поворотів (понад 3), робити повороти меншого діаметра заборонено.

Перехід через покрівлю облаштовується за допомогою «кризи» — конусна труба з привареним листом, що відповідає куту нахилу даху: 0-15 градусів, 15-30 градусів, 30-45 градусів.

Двостінний димохід закінчується КОНМАСОМ, установлення грибків не рекомендується.

Для відведення конденсату та проведення чищення конструкції необхідно облаштувати ревізійний отвір із лючком і конденсатовідводом.

Під час підняття димоходу понад 2 метри над дахом, необхідно влаштовувати додаткові розтяжки.

Під час проходження труби в цегляному диморі необхідно обладнувати монтажний хомут через кожні 3 метри.

Прокладка труби без ізоляції через дерев'яне покриття має бути використанням додаткової ізоляції. Мінімальна відстань від дерев'яних поверхонь: одностінна труба — 500 мм, утеплена — 200 мм.

Для ефективної роботи дров'яного обладнання рекомендується систематично додавати хімічні очисники сажі, які покращують згоряння палива, видаляють наліт. У разі сильного забруднення на початку опалювального сезону необхідно чистити димохід за допомогою инструмента.
