Печі Дюваль - класичного і тривалого горіння. Для їх ефективної роботи необхідно монтувати димар. Кожна окрема конструкція індивідуальна, але є загальні правила і нормативи, за якими ми працюємо.
Вибрати деталі димоходу нержавіюча сталь!
Загальні рекомендації виробника Дюваль
Використовуйте рекомендовані види палива для печей Дюваль: дрова, вугілля. Заборонено спалювати сміття, рідкі речовини.
Не перенакаливайте піч до красна, це призводить до виходу з ладу комплектуючих деталей (цегли в топці, наприклад). Печі дозволено експлуатувати в інтенсивному режимі, але систематично, не постійно.
У приміщення, де ви плануєте встановлювати піч Дюваль повинен бути забезпечений вільний доступ свіжого повітря (вікно, витяжка).
Не розташовуйте легкозаймисті матеріали біля печі, топки. Двері топки, зольника в процесі роботи повинні бути закриті. Виняток - час додавання палива та догляд за піччю.
Не допускайте накопичення золи в колосниках, проводите скидання, тормошение. Для цього виробником передбачені спеціальні ручки-тормошилки.
Регулярно Проводите чистку димоходу, це поліпшить тягу. Забруднене димохід може призвести до повернення диму в приміщення, задимлення кімнат. При зміні погодних умов (підвищена вологість) може погіршитися тяга.
Установка печі Дюваль
Установка печі проводиться згідно діючих норм пожежної безпеки. Підключається до димоходу прилад за допомогою горизонтальних і вертикальних труб, використовуються коліна, трійник. При необхідності переходу з одного на інший діаметр (наприклад, модель DUVAL EK 5151 - необхідно купити перехідник 120-130 мм).
Якщо підлога виготовлена з пластику, дерева, ковроліну або іншого горючого матеріалу, - розмістіть під грубку сталевий лист. Розміри підлогового листа повинні бути більше габаритів печі на: 30 см - по-боків, 50 см - перед топкової камерою. Це необхідно для виключення падіння іскри з топкової камери на підлогу.
Враховуйте той момент, що від печі висока ступінь тепловіддачі, і необхідно залишати від задньої і бічних панелей від 0, 5 метра відстань. Якщо поверхні негорючі - від 0,3 метра відстань. Від дерева, пластику - від 0,8 метра. Також можна встановити відбивач на стіну з нержавійки.
При використанні варильної плити - над грубкою заборонено розміщувати кухонні шафи та інші елементи декору.
Не перенакаливайте піч до красна! Експлуатація в інтенсивному режимі протягом тривалого часу може призвести до виходу з ладу деталей (наприклад, цегли).
Підключення печі Дюваль до цегляного димоходу
Особливістю і важливою перевагою печей турецького виробництва є можливість підключення її до існуючого цегляного димоходу.
Більшість моделей класичного горіння, і печі дюваль відгуки від наших клієнтів отримали хороші. Піч працює в існуючій цегляної конструкції димаря.
Єдина умова - необхідно досконально прочистити димохід (цегла) від сажі, смоли, тільки після цього починати експлуатувати прилад.
Димар Дюваль
Існують різні варіанти підключення димаря, через стіну, через стелю. Виходячи з особливостей приміщення, зручності підключення - вибір виходу димаря - за користувачем.
Ми можемо привести приклади монтажу димаря для печей Дюваль:

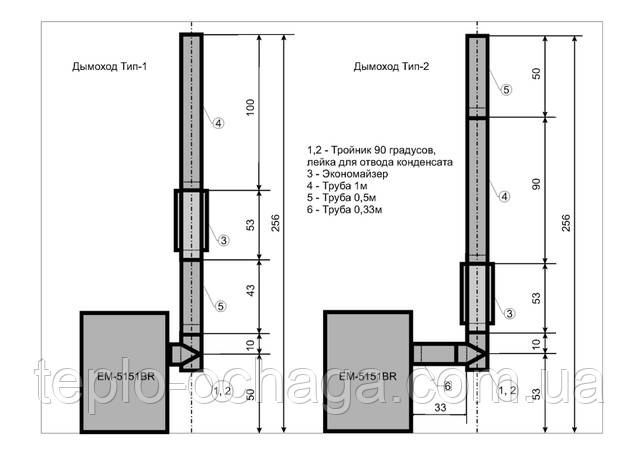

Підключення печі Дюваль 5151 через стелю:
Для облаштування ревізійного отвору, призначеного для чищення труби від сажі монтуйте трійник+лійка (для відведення вологи).
У Дюваль трійник з закритою кришкою) кришкою - можна переробити самостійно.
Для приміщення можна використовувати дювалевские труби, емальовані. Вони чудово себе проявили, навіть по закінченню довгого терміну служби. Емальовані деталі димоходу бояться перепаду температур (на вулиці, в стіні).
В залежності від моделі печі, може бути задній вихідний патрубок димоходу, верхній. Наверх вихідного патрубка надягаємо перший елемент.
Збірка від печі відбувається "ДИМУ", тобто верхня труба надівається наверх попередньої. Це необхідно для того, щоб високотемпературний дим швидко виходив по трубах, і йому не заважали стики.
Найбільша температура вихідних газів - це 1-2 метри від печі. На цій ділянці актуально встановити економайзер! Але враховуйте той факт, що далі має бути пряма конструкція, без вигинів. Чим більше поворотів - тим менше тяга. Економайзер забирає тепло у вихідних газів, віддаючи 30% тепла кімнаті.
Для стійкості конструкції (під власною вагою) під трійник встановлюється розвантажувальна платформа, кронштейн. Кожен 1-2 метри труби повинні бути закріплені до стіни хомутами.
Труби Дюваль кріпляться без використання герметика, є посадочне гніздо, 5 див. В нього щільно, надійно заходять елементи труб.

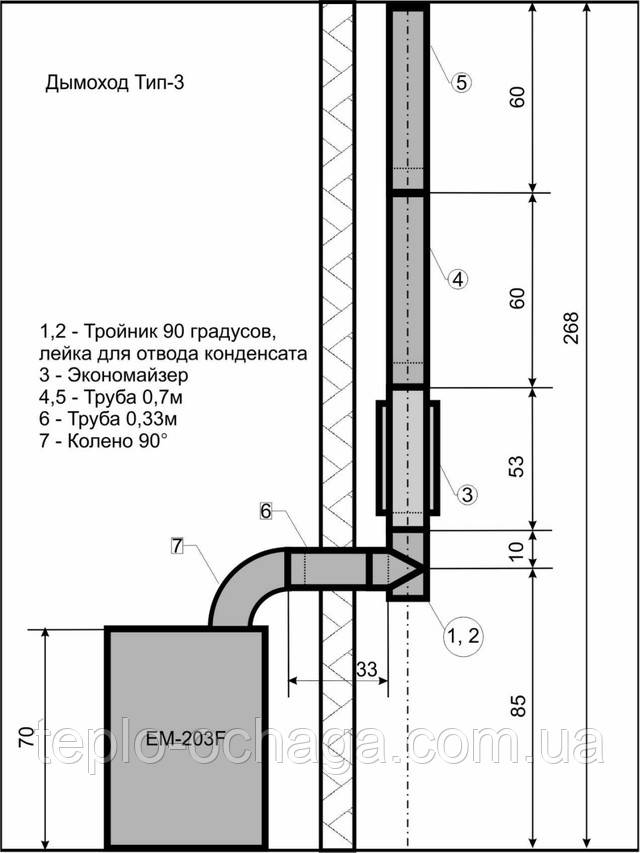

Варіант складання димоходу через суміжну стіну в приміщенні:
Використовуються труби Дюваль емальовані, приклад - піч DUVAL 203 з верхнім вихідним патрубком.
Коліно надівається наверх вихідного патрубка з метою зміни напрямку труби. Далі проходимо зону стіни, і встановлюємо трійник димоходу. Економайзер необхідний для знімання тепла в суміжній кімнаті.
По приміщенню ведемо трубами дюваль (0,7 метра), до проходу в стелю. Далі горище - використовуємо труби з нержавіючої сталі.
Варіантів складання конструкцій дуже багато, залежить від методу підключення, особливостей вашого будинку.

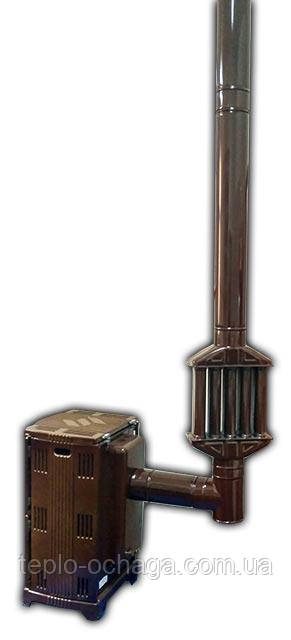

Ось ще один приклад підключення до димоходу печі Дюваль:
Димар з нержавіючої сталі Версія Люкс: складання, правила, поради
Збір димоходу починаємо від вихідного патрубка печі, якщо в приміщенні можна використовувати емальовані труби Дюваль, то на вулиці (межстенок, стеля) необхідно застосовувати труби з нержавіючої сталі.
Товщина металу нержавійки буває: 0, 6 мм, 0,8 мм та 1 мм. Якщо труба буде встановлена відразу на вихідний патрубок пічки, то використовуємо 0,8 мм або 1 мм нержавійку, так як 1-2 від печі - найбільша теплова навантаження від вихідних газів.
- Одностінна труба нерж - для установки в приміщенні.
- Сендвіч - для установки в місцях, де можливо знижені температури.
У труб утеплених нержавіючих - внутрішня труба виконана з нержавіючої сталі, зовнішній кожух може бути оцинкованим або нержавіючим. Від цього залежить ціна на димар.
Прохід через стелю, стіну - захистіть коробом з нержавійки (утепліть базальтовим волокном).
Використовуйте спеціальні кріпильні деталі для утримання конструкції димоходу (хомути, кронштейни, скоби). Якщо ви монтуєте димохід через стіну, з виведенням на вулицю - встановіть трійник, під нього розмістіть розвантажувальну платформу і закріпіть це до стіни за допомогою кронштейна. Весь вага конструкції забере кронштейн.
Трійник з лійкою необхідні для проведення чищення димоходу, відведення вологи. По закінченню деякого час роботи котла (печі) виникне необхідність чистки, не розбираючи димар - це можна здійснити через ревізійне отвір.
Прохід покрівлі здійснюйте спеціальними проходками - майстер флеш силікон, криза з нержавійки.
Не робіть безліч вигинів в конструкції димоходу (не більше 3-х поворотів.
Не монтуйте горизонтальні ділянки труби - більше 1 метра. Це негативно позначиться на тязі.
