Димар для банної печі - правила вибору, особливості монтажу

Димар для банної печі - правила вибору, особливості монтажу

Димар для банної печі - правила вибору, особливості монтажу

Купуючи піч для лазні (кам'янку) необхідно подбати про правильність її встановлення, монтаж димаря. Перед вибором труб, важливо розуміти, яка температура у вихідних газів у банної печі, як правильно пройти стіну, стелю (перекриття), встановити трійник для чищення труби.

Купити димар Версія Люкс нержавійка!

Діаметр димоходу для печі кам'янки

При виборі діаметра труби димоходу, враховуйте поради виробника, у паспорті, характеристиках до печі. Виходячи з потужності приладу, виробник пропонує від 120 до 200 мм діаметр вихідного патрубка.

Зменшувати або збільшувати переріз димоходу не рекомендується, так як це може погіршити тягу, або навпаки - посилити її.

Температура вихідних газів у банної печі

Температура димових (вихідних) газів у банної печі прямого горіння видає нерідко до 800 градусів за Цельсієм. Сучасні печі-кам'янки працюють за типом конвектора, тобто нагрів відбувається повітрям. Основний режим роботи приладу - тління, при обмеженій подачі кисню в топку. Найбільша теплова навантаження - під час розпалювання печі, нагріву парилки.

Найбільша температура димоходу 1-3 метри від печі, вона сягає 1000 градусів (в режимі активного горіння - піддувало, зольник відкритий).

Заслінка шибера на печі, шибер з нержавійки

З метою обмеження швидкого виходу високотемпературних газів в трубу димоходу, необхідно встановити на печі шибер з нержавійки. Багато виробники встановлюють на піч заслінку шибера. В сучасних сталевих печах шибер комплектується разом з піччю.

Види димарів по локалізації (місце установки):

  1. Одностінні - для монтажу в приміщенні лазні краще вибрати 1 мм завтовшки.
  2. Сендвіч - двохстінні, що складаються з внутрішньої нержавійки і зовнішнього кожуха з оцинковки або нержавіючої сталі. Товщина внутрішньої труби 0, 8 мм або 1 мм. Установка на вулиці, прохід стіни, стелі.

Переваги димоходів з нержавіючої сталі для лазні



  • Простота монтажу: модульна система складання, є спеціальний паз (5 см), труба сідає в трубу, без необхідності використання кріпильних деталей. Може монтувати людина, без знань і досвіду.
  • Довговічність: опір до корозії, витримує високі температурні навантаження. При дбайливої експлуатації - термін служби більше 10 років.
  • Легкість обслуговування: при установці ревізійного отвору - трубу можна прочистити від забруднень.
  • Безпека використання - герметичність, надійність, міцність швів.



як вибрати димохід, матеріалВиходячи з особливостей роботи твердопаливних приладів, необхідно правильно вибрати матеріал димоходу. Кожен опалювальний прилад на дрова має свою температуру вихідних газів, режими роботи.

Нержавіюча сталь буває різних марок, ми пропонуємо: AISI 304, AISI 321 Версія Люкс. Виходячи з особливостей експлуатації печі, димаря, необхідно правильно вибирати марку сталі.

Вибираємо марку сталі нержавіючого димоходу

Виходячи з кількості легирующий компонентів, розрізняють безліч марок сталі (різний зміст хрому, нікелю тощо).

Нержавіюча сталь, 304 марки користується попитом споживачів, при недорогій вартості труб, вони мають прекрасні експлуатаційні якості. Витримує навантаження температури до 500°C (постійно), короткочасно - до 900°C. тобто - при розпалюванні печі короткочасні навантаження досягають температури 900-1000 градусів, далі прилад працює в режимі повільного горіння (температура - близько 500 градусів).

Нержавіюча сталь AISI 321 - кислотостійка і жаростійка. Експлуатація в температурних режимах 600-800°C - постійно, короткочасно до 900°C.

У складі цієї марки стали крім хрому і нікелю міститься ще і титан. Титан витримує високі температури.

Термічна стійкість і кислотостійкість в підвищеній ступені характерна марці сталі AISI 321. Наявність титану у складі металу говорить про стійкість до температури 800-900 °C.

Як варіант при монтажі димаря - можна встановити перші 1-3 метри від печі з марки AISI 321 (високі температурні навантаження) . Після можна використовувати марку AISI 304.

Особливості виробництва димоходу: з'єднання



«Замок» або зварювання внахлест-спосіб з'єднання листової сталі. Самим уразливим місцем труби є саме з'єднання - корозія.



Лазерна зварювання є оптимальним рішенням при з'єднанні країв труб (створення димохідних елементів), ряд переваг лазерного зварювання:



  • Швидкість виробництва - 5 мм/с.
  • Велика глибина шва, при його малій ширині.
  • Якісне зварювання навіть у важкодоступних місцях модулів.
  • Однорідність шва - виключення корозії.
  • Міцність стикування, довговічність роботи.

Якість утеплювача у труб сендвіч

Завод Версія Люкс Кривий Ріг використовує базальтове волокно, в якості прошарку утеплювача.

Застосування технічного базальтового волокна, дає стійкість температури 600°, дає необхідний рівень теплостійкості системи і її довговічності, теплоізоляція з часом не обсипається і зберігає свою первісну щільність.

Елементи димоходу для лазні



Обов'язкові частини при збірці: труби 0, 5 метра і 1 метр одностінні - для приміщення, для зміни напрямку труби - коліно 45 або 90 градусів. Хомути, розвантажувальна платформа, кронштейн - кріпильні елементи. Трійник з лійкою - для чищення димоходу, відведення вологи. Сендвіч елементи необхідні для установки димоходу - у місцях, де передбачені перепади температур. Це виключить конденсат.



Сендвіч – це модуль, типу "труба в трубі" - внутрішній шар з нержавійки, зовнішній - оцинковка або нержавійка, вони мають такі переваги:



  • виняток конденсату;
  • сажа в мінімальній кількості;
  • пожежна безпека конструкції димоходу.

Утеплена труба не підключається відразу на піч, необхідно встановити на кам'янку для лазні одностенную 1 мм трубу (коліно), ділянка перестінку - утеплена, вулиця - утеплення.



Перехід – елемент, необхідний для переходу одностінний труби на утеплену.



Шибер встановлюється з метою обмеження швидкого виходу високотемпературних газів в димовідвідних труб. В сучасних кам'янках для лазні заслінка шибера передбачена комплектацією.



Прохід через стіну (стеля) - короб з нержавіючої сталі, що забезпечує прохід дерев'яних балок, легко-займистих матеріалів. В короб встановлюється труба-сендвіч, він додатково утеплюється базальтовим волокном.



Прохід покрівлі - може бути виконаний з нержавіючої сталі або силікону, призначення - захист від дощу місця проходу покрівлі.



Хомути використовуються для утримання конструкції. Основний кріпильної системою є кронштейн, який монтується під трійник і розвантажувальну платформу. Кронштейн переносить вагу конструкції сендвіч на стіну.



Трійник - для чищення димоходу. Установка може проходити в приміщенні (одностінний), на вулиці (утеплений). Разом з трійником 45 або 90 градусів монтується лійка - для відведення конденсату. Для закриття шару утеплення - встановлюється ДЕКА.

Орієнтовна схема димоходу для лазні:

схема димоходу для лазні

Збірка димаря по диму або конденсату?

Від печі, на висоту 1-3 метри виходить найбільша теплова навантаження на трубу димоходу. Для того, щоб дим швидко, просто виходив в трубу, обминаючи стики - збираємо від печі -"з диму", труба наверх попередньої труби.

ЗБІР ПО ДИМУ - до трійника.

Якщо трійника немає - по конденсату збираємо.

збір за диму, конденсатуПри проході димових газів вгору по трубі - температура знижується. До моменту нагрівання труби - сендвіч проходить якийсь час, саме тоді й утворюється конденсат. Для простоти збору і відведення вологи в димоході - від трійника збір відбувається "ПО КОНДЕНСАТУ". Труба наступна входить у середину попередньої.

Схема димоходу в лазню

Виходячи з особливостей установки кам'янки, проходу через стіну, стелю, можуть бути різні схему монтажу димаря.

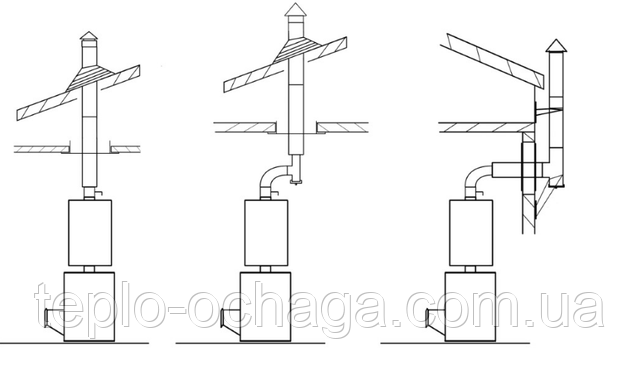

Схема монтажу димаря для печі в баню:

димар лазня

Ось ще один приклад складання димоходу в баню:

димар для лазні

Поради виробників каменок для лазні, пічників:

Для лазні краще вибирати нержавіючу сталь - 1 мм (0, 8 мм). Температура вихідних (пічних) газів досягає 800-900 градусів. При використанні тонкої сталі - труба може передчасно вийти з ладу.

Для приміщення використовуйте "холодні" - одностінні труби, на вулиці, в місцях проходу стін, стелі - використовуйте утеплену сендвіч. Це виключить конденсат, і сажа в димоході не запалився.

Обязательно в конструкции дымохода монтируйте тройник с лейкой - для чистки конструкции, отвода влаги. По истечению некоторого времени эксплуатации дымохода возникнет необходимость чистки трубы от сажи - вы хотите разбирать конструкцию?

Проход стены и потолка - проходим трубами сэндвич, устанавливаем короб из нержавейки (утепляем базальтовым волокном дополнительно) - это исключит любые пожаро-небезопасные ситуации.

Не монтируем от 3-х поворотов - это может ухудшить тягу.

Исключаем горизонтальные участки от 1 метра длиной, это негативно влияет на тягу.

Все консультации по телефону!
