Монтаж димоходу своїми руками - правила, норми пожежної безпеки, поради фахівців

Монтаж димоходу своїми руками: правила, схеми, інструкції, фото, відео

Монтаж димоходу своїми руками - це трудомісткий процес, який складається з таких етапів:

1. Виміри приміщення, приєднувальні розміри.
2. Створення схеми.
3. Підбір деталей.
4. Підготовка.
5. Монтаж.
6. Запуск печі.

Перед початком робіт, необхідно визначитися з класом печі, особливостями її роботи.Температурою вихідних (димових) газів.

Виходячи з особливостей роботи приладу, необхідно правильно вибрати товщину нержавійки труб. Для дров'яного обладнання товщина нержавіючої сталі: 0, 8 мм або 1 мм. Для газового, електричного опалювального обладнання та облаштування вентиляційних каналів - товщина труб 0, 6 мм.

Марка стали нержавіючого димоходу

Від марки сталі залежить стійкість димаря до термічних навантажень. При короткочасних навантаженнях до 900 градусів, і постійних - 500-600 градусів, підходить марка сталі AISI 304. Це котли, печі тривалого горіння, булерьян, буржуйки, печі класичного горіння і каміни.

Для кам'янок у лазню вибирайте 321 марку сталі, або 304 - тільки 1 мм завтовшки. У складі 321 марки нержавіючої сталі присутній титан, який відрізняється стійкістю до високих ( 900 градусів) температур постійно. Печі для лазні дають температуру до 1000 градусів. Температура димових газів залежить від обраного режиму роботи печі.

"Мені потрібен стандартний комплект димаря" - улюблена фраза клієнтів

Немає ніякого стандартного набору труб. Кожен проект димоходу індивідуальний, залежить від класу обладнання, особливостей приміщення.

Виходячи з вимірів приміщення, визначається комплект димоходу.

На що звернути увагу при виборі димоходу?

• Марка нержавіючої сталі.
• Товщина нержавіючої сталі.
• Ім'я виробника.
• Якість зварних швів.

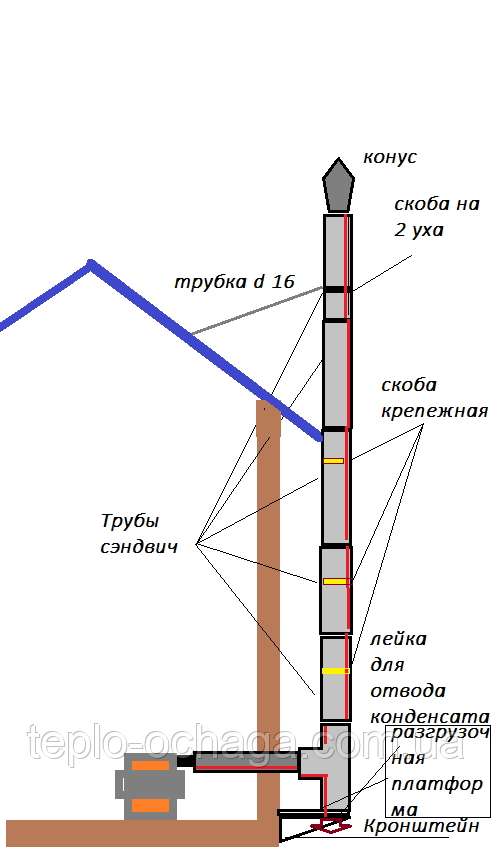

Схеми димоходу з нержавіючої сталі

Перед початком робіт необхідно провести виміри: від печі до стіни, від печі до стелі. Визначитися, як буде виходити димар: через стіну або стелю?

Далі потрібно знати, відстань по стіні (на стелі). В місцях проходження стіни, стелі використовуються тільки труби сендвіч з нержавійки. У всіх місцях, де можливі перепади температур - встановлюється утеплена труба. Це правило стосується і вулиці.

Після проходження стіни - потрібно знати відстань від стіни до трійника, з урахуванням виступу даху.

Висота димаря - вище покрівлі на 0, 5 метра.

Приклад монтажу димаря

Піч DUVAL класичного горіння. Температура постійна вихідних газів - до 600 градусів. Короткочасна - 900 градусів.

Вибираємо нержавіючий димар 304 марки сталі, товщиною 1 мм В приміщенні монтуємо одностінні труби (деталі).

Починаємо збірку від печі, верхнє підключення. Обов'язково монтуємо трійник - для чищення димоходу, відведення конденсату.

Купити трійник.

Купити трійник димоходу сендвіч.

Під трійник ставимо лійку для відведення конденсату.

Для кріплення використовуємо кріпильну скобу, якщо відстань від трійника до стіни (10 см). У нашому випадку - відстань більше - монтажники збільшили кріплення.

Це перший кріпильний елемент, від трійника - достены.

Установка каміна Дюваль

Безпечне відстань, при установці дров'яного обладнання - від 0, 5 метра від стіни, від 1 метр - від завантажувальних дверцят (спереду топки). У нас замовник облаштував місце установки каміна - за допомогою плитки.

Вихід димаря через стелю (по другому поверху і горища, через покрівлю). Обов'язково необхідно встановити трійник для чищення димоходу. Для приміщення вибираємо одностінний димохідний трійник 1 мм завтовшки. Під трійник встановлюємо лійку для відведення конденсату. Також нам знадобилося коліно 90 дымоходное.

По приміщенню (перший, другий поверх) проводимо установку труб з нержавіючої сталі 1 мм завтовшки, 304 марки сталі.

Вузол проходу стелі димоходу

Всі прохідні ділянки димоходу (стеля, стіна) - використовуємо труби-сендвіч. В місцях перепаду температур вони актуальні.

Між першим і другим поверхом бетонна плита, стеля 1-го поверху обшитий вагонкою (горючий матеріал).

Етапи робіт при монтажі димаря своїми руками (прохід стелі):

Облаштовуємо отвір у стелі (розмір короба з нержавіючої сталі) - 40*40 див. Болгаркою 230 кола і перфоратором робимо отвір в стельової зоні.

Вставляємо короб з нержавіючої сталі. По коробу проводимо сендвіч трубу. Стандартна висота короба-проходки - 20 см, відстань проходу - 30 див.

Нарощуємо висоту короби СуперИзолом - спеціальний термостійкий матеріал (Вогнетривкий).

Проводимо по коробу сендвіч-трубу, ставимо розвантажувальну платформу, і кріпимо її куточками до бетонної стелі (напів - 2-й поверх).

Короб утеплюємо базальтовим волокном додатково.

Кріпильні деталі для димоходу

Кріпильна Скоба (з дюбелем) - це кріплення монтуємо під трійник (обхоплюючи його). Дюбелем кріпімося до стіни (відстань 10 см).

Основним кріпленням є розвантажувальна платформа з кронштейнами. У нашому прикладі - після проходу стелі 1-го поверху.

Розвантажувальна платформа (установка на сендвіч трубу).

Під розвантаження ставимо куточки сталеві, це основний кріпильний елемент конструкції.

Стикування труб в стелі (стіні) робити заборонено. Відразу після одностінний деталі (на першому поверсі) ставимо сендвіч (проходимо стеля). Закрити шар утеплення необхідно склянкою.

Другий поверх проходимо одностінний трубою 1 мм. Прохід горища також необхідно використовувати короб з нержавіючої сталі - дерев'яні балки потрібно захистити від високих температур.

Прохід покрівлі димоходу

Захистити місце проходу покрівлі від опадів необхідно крызой з нержавійки або силіконової проходкою Майстер Флеш.

Враховуйте кут нахилу даху, матеріал покрівлі.

Герметик необхідний високотемпературний, на силіконовій основі.

Кріпимо силіконову проходку покрівлі саморізами, починаючи від верхнього краю, рівномірно по обидві сторони. Заводимо Майстер флеш під коник покрівлі.

Перший поверх:

Вибір труб з нержавіючої сталі для димоходу

Для пічного опалення підходять марки стали: AISI 304 (короткочасні навантаження температури до 800 градусів, постійні до 600 градусів) і 321 (при постійних навантаженнях до 800 градусів - печі для лазні).

Товщина сталі має значення! Для дров'яного обладнання (печі, буржуйки, каміни, булерьян) - 0, 8 мм або 1 мм. Для газових котлів - можна використовувати 0, 6 мм товщину труби.

Одностінні труби для димаря нержавійка:

Довжина труб з нержавіючої сталі:

1. 0, 3 метри;
2. 0, 5 метра;
3. 1 метр.

Труби сендвіч утеплені:

1. 0, 25 метра нерж/оц;нерж/ нерж.
2. 0, 5 метра нерж/оц; нерж/нерж.
3. 1 метр нерж/оц.нерж/нерж.

Внутрішній шар з нержавійки, утеплювач - базальтове волокно, зовнішній кожух з оцинковки або нержавіючої сталі.
