Кріплення димоходу: кронштейн, хомути та інші аксесуари
Кріплення димоходу: кронштейн, хомути та інші аксесуари
Кріплення труби димохода необхідне для повноцінної роботи димовідведення. Залежно від труби, матеріалу, до якого необхідно прикріпити конструкцію, бувають різні пристосування.
Для кріплення до стіни використовується стіновий хомут із планками та подовжувачем.
Хомут обладнаний фланцем для міцного кріплення до стіни.
Цей затискний елемент використовується тоді, коли труба проходить близько до стіни. Для сендвіч труб використовуйте кронштейни. І якщо труба розміщена на відстані понад 500 мм, також купити необхідно кронштейн димоходу.
Для збереження стійкості конструкції потрібно за кожні 2 метри труби використовувати стіновий хомут.
Обтискний хомут — міцне з'єднання труб між собою
Для забезпечення міцного кріплення труб між собою використовується обтискний хомут.
Захоплення між трубами здійснюється за допомогою цієї деталі.
Утримання, міцність з'єднання, протистояння витікання диму — основні завдання хомута.
Використовується хомут для сендвіч труб різного діаметра.
Переваги:
- запобігання запаху
- витік диму
- надійне з'єднання
- утримання труб.
Кріплення до даху димоходу
Які моменти необхідно врахувати під час проведення диму крізь дах?
- Висота диму — від 5 метрів. Вище покрівлі на 0,5 метра. За наявності горизонтальних ділянок труби необхідно збільшувати висоту диму, тому до не буде тяги. Також за наявності поворотів — від 3x.

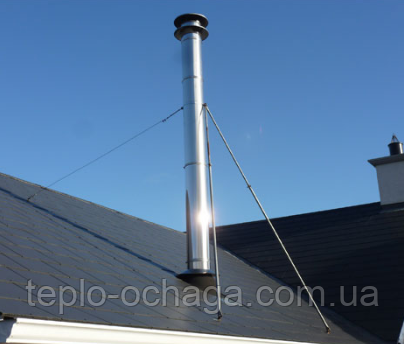

- Під час виходу труби над покрівлею понад 1 метр необхідно використовувати хомут на розтяжках. Оскільки труба буде нестійка.

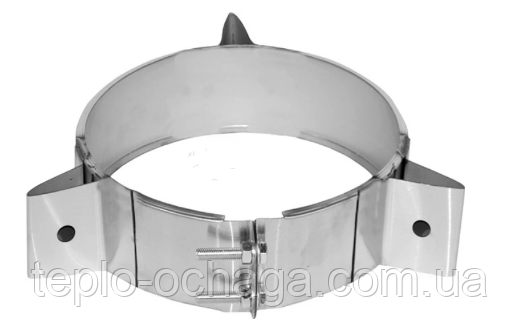

Хомут обладнаний 3 "вушками" для кріплення тросами. Трос купується окремо, його довжина залежить від відстані до покрівлі та місця кріплення.
Основним кріпленням для одностінних труб у приміщенні є хомут на дюбелі. Водночас відстань від труби до стіни невелика.

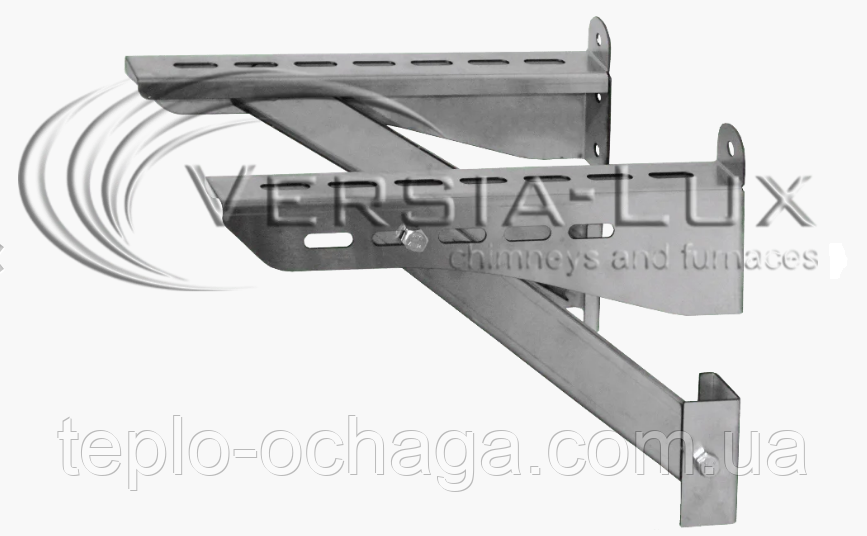

Основним кріпленням для сендвіч труб є кронштейн, він буває різної довжини: 400, 600, 800, 1000 мм. Його розміри залежать від відстані труби до стіни. Під трубу постачаємо розвантажувальну платформу, і кріпимо кронштейном до стіни. Його можна зварити самостійно з куточків.
Димохід своїми руками — трохи порад від печувальників
Сучасні димурі монтуються досить просто, для цього необхідно купити димохід із неіржавкої сталі. Це деталі, які сідають на 5 см труба в трубу. Для приміщення використовуємо одностінні коліно, трійник, труби 1 метр, 0,5 метра та 0, 3 метри. Між собою кріпити їх не потрібно, посадкового отвору досить для з'єднання.
На вихідний патрубок печі сідаємо наверх одностінну трубу. Для забезпечення герметичності можна використовувати високотемпературний герметик. Якщо це необхідно, посадиться нещільно.
Вести одностінною трубою можна через стелю або стіну. Вирішувати вам.
Кожен із виходів має свої переваги. Під час виходу через стелю можна забрати температуру димових газів від труби. Також конструкція буде без поворотів, які можуть погіршити тягу.
Під час виходу через стіну — уся труба буде на вулиці, це безпечно, практично.
Вихід димохода через стелю
Починаємо збирати конструкцію "за димом", тобто верхня труба сідає на нижню. Малюємо схему із замірами: від печі до стіни, від печі до стелі відстань. Враховуємо 5 см посадка труба в трубу, віднімаємо під час прорахування труб. Додаємо одностінною трубою до перекриття, входить до стелі сендвіч. Якщо стелю зроблено витримано (горючий матеріал) використовуваний короб із неіржавкої сталі. Його заповнюємо базальтовим волокном. Крізь короб йде труба утеплена.
Стельовий сендвіч.
Прохід покрівлі робимо за допомогою Майстра флеш або кризи з неіржавкої сталі. Закінченням диму є конус або утеплений гриб.
Вихід димохода через стіну
Під час монтажу димохода через стіну необхідно встановити пічку на безпечну відстань, від 0,5 метра від горючої поверхні.
Поворот на стіну робимо за допомогою одностінного коліна, доводите до стіни та входимо в неї сендвіч трубою. Нам потрібно знати відстань від виходу стіни до передбачуваної труби з урахуванням виступу покрівлі, щоб не використовувати два коліна сендвіч по 45 градусів.
Трійник і лійка необхідні для чищення труби та відведення вологи. Під трійник постачає плоску розвантажувальну платформу, що кріпиться до стіни за допомогою кронштейна.
Перед початком покрівлі використовуємо стіновий хомут. Завершуємо за допомогою конуса або утепленого грибка.
