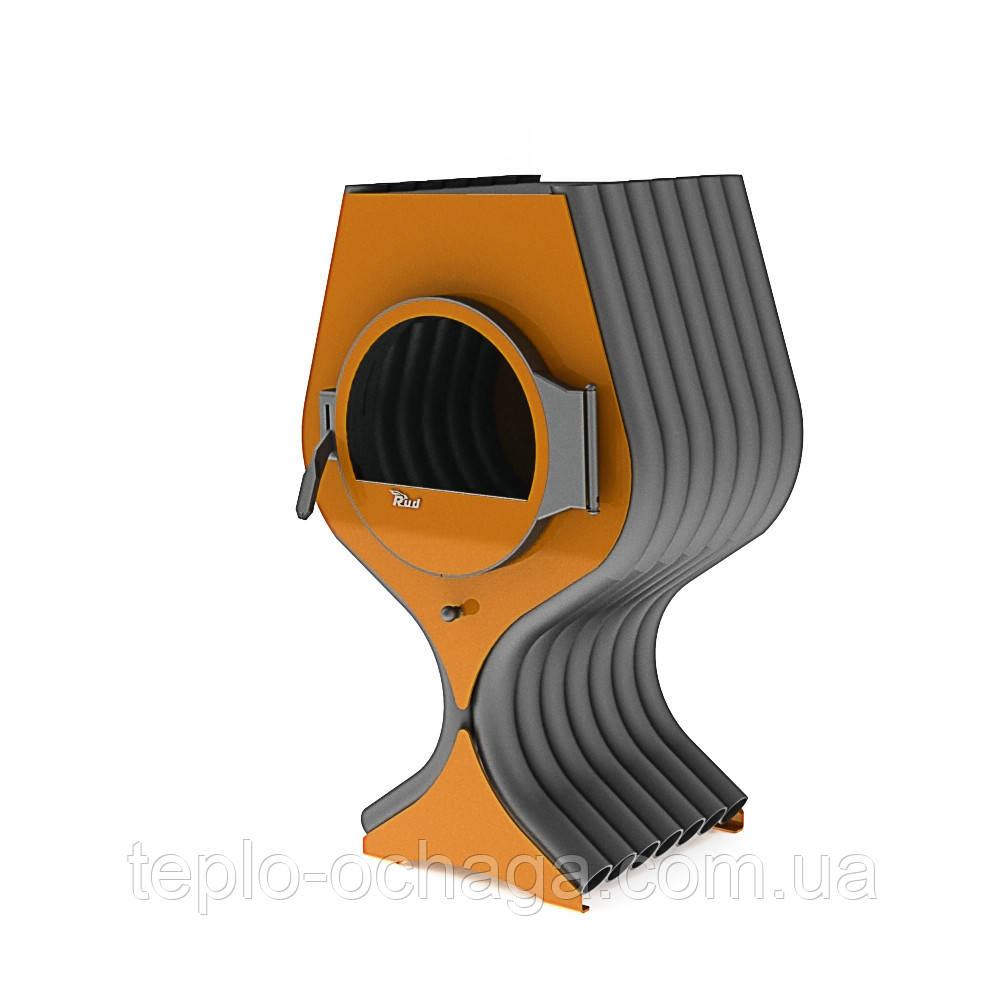

Камінофен Келих — 9
Камінофен Келих — 9 — ефективне опалювальне обладнання від виробника
Камінофен є конвекційним опалювальним обладнанням для опалення житлових, виробничих, побутових, складських приміщень. Особливістю опалювального приладу є тривалість безперервної роботи, з необхідністю поповнення паливних ресурсів.
Нагрівання приміщення відбувається завдяки конвекції, приміщення дуже швидко заповнюються гарячим повітрям. Потужність приладу становить 9 кВт. Основний режим роботи — тліве горіння, за умови обмеженого подавання кисню в топку.
А — перша топічна камера
Б — друга камера допалювання
1. Каркас трубної решітки
2. Двері
3. Запірний механізм
4. Повітропровід первинного повітря
5. Ручка регулювання потужності
6. Скло дверей
7. Щиток дверей
8. Тубус димохода
9. Каталізатор
10. Профільована перегородка з повітроводом і форсункою
11. Парасолька (постачається в комплекті)
Особливості, переваги роботи камінофену
Завантаження дров здійснюється через топкові двері. Паливо необхідно підпалити за допомогою дрібних дрібок і паперу. Під час розтоплення шибер і заслінка потужності мають бути відкриті. Далі заслінки мають бути прикриті, це дасть змогу обладнанню працювати в економічному режимі — тління. У первинній камері паливо тліє, у вторинну — підіймаються печені гази, які догоряють, виділяючи тепло. У процесі горіння димові гази підіймаються під профільовану перегородку, виготовлену спільно з повітроводом, де вони починають інтенсивно змішуватися й допалюватися завдяки припливу вторинного повітря, який подається через повітропровід спеціальну форму та що забезпечує приплив гарячого повітря для вторинного горіння топкових газів у режимі піролізу. Далі під дією природної тяги в димолі розігріті топкові гази підіймаються вище профільованої перегородки на другу камеру допалювання. До них підмішується дуже гаряче повітря, що виходить зі спеціальної форсунки на кінці повітроводу особливої форми. Сокитні гази та повітря інтенсивно змішуються завдяки високій турбулентності потоків і допалюються, звільняючи залишкову теплову енергію палива. Повітря для живлення повітроводу подається через спеціальні калібровані щілини, виготовлені в задній стінці печі.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Характеристики |
Типорозмір печі |
||
00 |
01 |
02 |
|
Висота печі, мм, не більш ніж* |
945 |
945 |
945 |
Ширина печі, мм, не більш ніж* |
600 |
600 |
600 |
Довжина печі, мм, не більш ніж* |
410 |
470 |
525 |
Маса, кг, не більш ніж* |
70 |
100 |
130 |
Максимальна потужність, кВт, не менш ніж |
9 |
11 |
13 |
Номінальна потужність, + 15%, кВт |
2,6 |
4,7 |
8 |
ККД, % не більш ніж |
75 |
75 |
75 |
Об'єм топки, л |
44 |
50 |
60 |
Діаметр димоходу, мм, не менш ніж |
130 |
130 |
130 |
Діаметр дверцят топки, мм ( +3 ) |
370 |
370 |
370 |
Висота димоходу, м, не менш ніж |
5 |
5 |
5 |
Довжина дерев'яних поліней, мм, не більш ніж |
350 |
400 |
450 |
Щіли прикриті спеціальним щитком, що оберігає від потрапляння сторонніх предметів у повітропровід. Повітропровід спроєктований у такий спосіб і розташований у такому місці, що повітря, що входить до каліброваних щілин, розігрівається, розширюється й може рухатися тільки в напрямку топкових камер, де він, змішуючись із топкими газами, дає змогу понад якісно спалити продукти горіння з більшою віддачею тепла конвекційної поверхні трубної решітки.
Сокирка оточена теплообмінними трубами трубної решітки, які утворюють ефективний теплообмінник. У ньому холодне повітря опалюваного приміщення проходить у нижні отвори труб труб трубної решітки. Проходячи трубами, повітря інтенсивно нагрівається і повертається в приміщення нагрітим до температури 80o-120o С.
Конструкція каркаса печі виготовлена як суцільнозварна конструкція. Трубна решітка виготовлена зі сталевих водогазопровідних труб за ГОСТом 3262-80 із товщиною стінки 2.7-3.5 мм. Елементи зовнішньої та внутрішньої конструкції каркаса печі (стінки, перегородка, повітропроводи), виготовлені з листа сталевого гарячекатаного за ГОСТ 19903-80 завтовшки 4 мм. Деталі запірних і поворотних механізмів, механізмів регулювання та керування виготовлені зі сталі 20 (Ст 3) ГОСТ 1050-80. Деталі каркаса з'єднані за допомогою зварювання через ГОСГ 14771.
Каркас печі в робочому режимі забезпечує обігрівання опалювальних приміщень завдяки конвекції й нагріванню повітря, що протікає крізь труби, трубній решітці печі.
ОСТОРОЖНО, ГОРЯЧЕ: під час роботи зовнішній корпус, передня та задня стінка печі, зовнішній димохід нагрівається до високої температуры. Не торкайтеся зовнішньої поверхні печі, крім ручок запірних і регулювальних механізмів.
Зі зворотного боку печі встановлено основний повітровід первинного повітря, керований висувним регулятором потужності, який виведений на лицьовий бік.
Керування інтенсивністю горіння печі та віддану тепловою потужністю здійснюється висуванням регулятора потужності основного повітря в процесі експлуатації печі.
"Основний режим" роботи печі — тліє горіння з допалюванням топкових газів у вторинній камері та очищенням викидів етапом каталізації. Цей режим забезпечується переміщенням регулятора потужності, розташованого на лицьовому боці, з крайніми в проміжні положення.
Внимание!!!
Для розпалювання печі є окремий режим "Рожевий" режим. У цьому режимі відбуваються всі вище перераховані процеси, усуваючи етап каталізації (поскольку в режимі розпалювання каталізатор перешкоджає запаленню печі та швидко виходить із ладу).
Розпалювання. На зворотному боці печі, біля димоходу, розташований перемикач у висунутому положенні, необхідно розпалювати. Цей режим має бути увімкнений до моменту досягнення стабільного горіння дров у печі. Після чого перемикач потрібно засунути в крайне положення й за допомогою повороту ручки зафіксувати, у такий спосіб увімкнеться "Основний режим" печі з етапом каталізації.
Режим роботи задається споживачем і залежить від необхідної температури в приміщенні та швидкості його набору. Ручка керування шибером захищена за допомогою пластикової кульки або декоративної дерев'яної ручки. Відразу за дверима встановлений щиток, необхідний для зниження температури нагрівання стінки дверей і оберігає від розльоту іскор, що утворюються під час розпалювання та горіння топкових матеріалів.
Двері можуть бути обладнані декоративним термостійким склом, встановленим за допомогою спеціального термостійкого клею.
Повністю уникнути забруднення скла продуктами згоряння твердого палива (сажа та смоли) не виходить і це не є дефектом. Очищення скла необхідно проводити спеціальними рідинами для очищення камінного скла на водній основі. Чистити треба на охолодній до кімнатної температури склі згідно з інструкцією на мийний засіб. Не застосовувати для очищення скла механічні очисні пристосування (щітки, губки, шерсть) на основі сталі або кераміки або іншими абразивними матеріалами.
Встановлення приладу
Безпечна відстань від печі до меблів та інших предметів інтер'єру
Модель |
Передня частина |
Сторони |
Задня частина |
Стать |
Тип 00-02 |
800 мм |
400 мм |
850 мм |
0 |
Камінофен поєднує в собі функціонал каміна та печі. Для ефективної роботи пристрою необхідно облаштувати димохід (на вулиці — утеплений).
Основні | |
---|---|
Виробник | ТОВ "Руд ЕкостСистем" Дніпр, Укаїна |
Країна виробник | Україна |
Номінальна потужність | 9.0 (кВт) |
Облицювальний матеріал печі-каміну | Метал |
Типи твердого палива | Дрова |
Розташування печі-каміну | Окремо стоїть |
Випромінювання тепла | Чотиристороннє |
Тип топки | Закрита |
Матеріал топки | Сталь |
Камера подвійного згоряння | Да |
Спалювання палива на колосниковій решітці | Да |
Система чистого горіння | Да |
Під'єднання до димоходу | Заднє |
Температура диму з труби | 320.0 (град.) |
Колір | На вибір |
Вага | 117.0 (кг) |
Гарантійний термін | 12 (мес) |
Стан | Нове |
Основні | |
---|---|
Країна виробник | Україна |
Номінальна потужність | 9 Вт |
Матеріал топки | Сталь |
Підключення до димаря | Заднє |
Температура диму з труби | 320 град. |
Вага | 117 кг |
Гарантійний термін | 12 міс |
Стан | Новий |
Додаткові характеристики печей на твердому паливі | |
Види твердого палива | Дрова |
Камера подвійного згоряння | Так |
Спалювання палива на колосникових гратах | Так |
Користувацькі характеристики | |
Розташування печі-каміна | Окремо стоїть |
Тип топки | Закрита |
Облицювальний матеріал печі-каміна | метал |
Колір | На вибір |
Система чистого горіння | так |
Випромінювання тепла | Чотиристороння |
